水力测功机发动机试车台架技术规格书

1、产品名称：

2000kW 水力测功机发动机试车台架

2、采购数量

一台

3、主要技术参数

3.1 设备概述

3.1.1 用于康明斯 2000E、QSK50、 QSK60 发动机大修后性能测试

3.1.2 主要由功率测量装置、安装平台、测量控制系统、数据采集系统、辅助设置等组成。

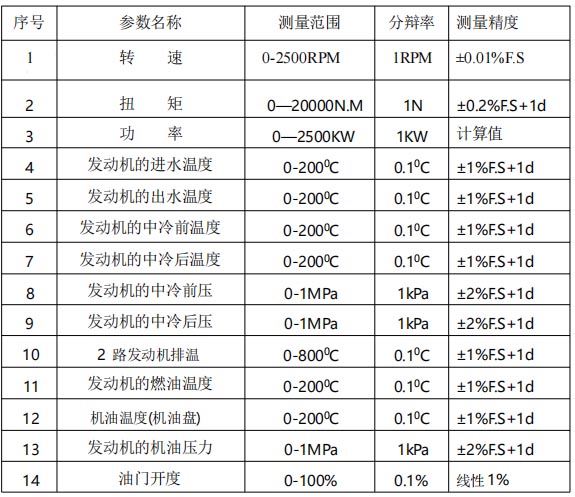

3.2 主要技术参数

4、性能要求

试车台可完成的实验项目

4.1. 总功率试验：常规试验 自动工况控制

4.2. 净功率试验：常规试验 自动工况控制

4.3. 怠速试验：常规试验，不考虑采用试验时轴系与发动机本体脱离的方式

4.4.负荷特性试验：常规试验为整车动力配套时的重要依据，自动工况控制

4.5.万有特性试验：常规试验，为整车配套时的重要依据，试验方法与负荷特性试验类型

4.6.发动机最低空载稳定转速试验

4.7.发动机额定功率测试

4.8.发动机的稳态测试

5、一般技术要求

5.1 试车台架的设计、制造中，零部件尽量采用统一标准，所使用的零件或部件应有良好的互换性。零部件必须易于拆装，便于维修，脏物易聚集的地方必须易于清理。

5.2 供方提供组装、调试过程中所需必要的安装、检验和测量工具。

5.3 功率测量装置：为确保康明斯发动机功率覆盖范围，根据试验台的要求，试验台采用 Y2500 水涡流测功机。该测功器引进德国策尔纳公司先进技术，具有控制稳定性好、响应速度快、测量精度高及结构紧凑等优点。测功器安装上采用低中心距大底座直接安装。排水执行器采用第四代更新型，选用脉宽调制稀土直流力矩电机作控制电机，合理的结构设计确保其高可靠性。排水阀门的响应速度应小于 2 秒（阀门从全开到全闭的时间）。测功机和发动机之间应有中间支承座以保护测功机的精度不易受到损害。

Y2500 技术指标：

最大吸收功率：2500Kw；

最大测量扭矩：20000N.m

最高许用转速：2500rpm

扭矩测量精度：±0.2%FS

转速测量精度: ±0.05%

5.4 测量控制系统

5.4.1 硬件：工业级计算机，支持 CAN 总线通信；

- 通道数量：≥16 路模拟量+8 路数字量；

- 需测量转速、扭矩、水温、油温、水压、油压、进气压力、进气温度等参数， 数据存储间隔可调。

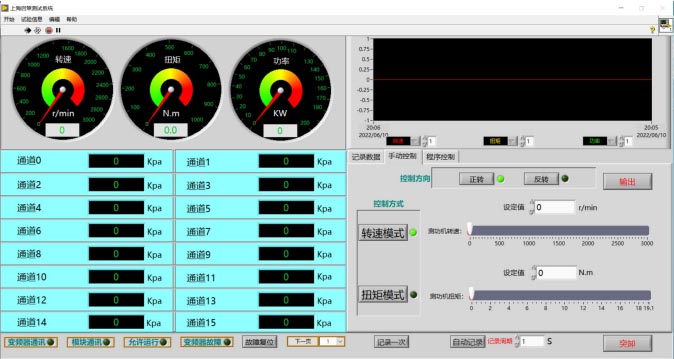

5.4.2 软件：

- 图形化操作界面

- 实时数据曲线显示，数据采样频率≥1kHz；

- 具备故障诊断、安全联锁保护功能（超速，超温、油压低，过载等保护）。

- 具备数据采集、分析和存储功能。

- 生成测试报告，支持 CSV/TXT 导出等格式文件。

5.4.3 主要功能

1）高精度应变式拉压力传感器实现发动机输出扭矩的精密数字测量；

2）磁电式（霍尔式）测速传感器实现高精度瞬时转速测量；

3）测功器及发动机油门采用双回路直接数字 PID 控制、具有随机无扰动切换控制、油门突卸、测功器负载保护处理功能；

4）测量参数均可由用户在计算机设定每级报警的动作方式（一级报警：声光报警，系统不动作，由人工进行干预；二级报警：声光报警，系统动作，发动机工况自动降至怠速；三级报警：声光报警，系统动作，通过紧急停车机构使发动机停。

5）具有下列自动控制功能：

测功器：水门恒位置、恒扭矩、水门恒转速（外特性）。

发动机：油门恒位置，油门恒转速。

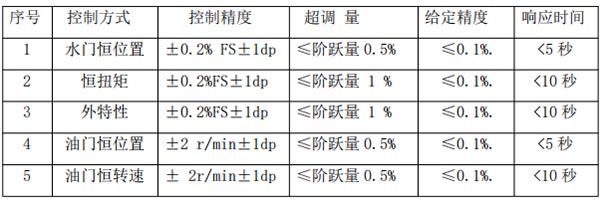

5.4.4 控制性能

5.5 尾气测量仪

1、采用液晶显示、中文（或英文）菜单，可显示 HC、CO、CO2、O2、NOx(NO+NO2)、λ、COcor 及转速、油温、流量、压力等数据。

2、单量程，自动校零。自动温度补偿，自动油水分离。

3、本机采用德国进口红外线探测器、O2 传感器及 NOX 传感器，不怕震动，稳定性好，精确度高。

4、可配全自动内置打印机，或蓝牙、RS232 接口。

5、机内有自我诊断功能，故障时会有提示，直到故障排除方可继续测量。

6、仪器带有时间功能，可显示时、分、秒，打印年、月、日、时、分。

7、具有 HC 残留物检查、自动清洗气路、气路泄漏检测功能、反吹清洗取样管气路。

8、测量时显示浓度即时值，结束显示平均值，并可检查显示最大值、最小值。打印输出浓度最大值、最小值和平均值。

9、可输入发动机号，并可存储 500 辆车的测量数据，供随时检索打印用。

10、具有单怠速测量、双怠速测量、通用测量三种测量方式。

11、配有转速、油温测量功能。

12、测量范围： HC：0～10000×10 -6（ppm）vol（汽油作燃料，正已烷当量）

或 C3H8 0-20000×10 -6（ppm）vol（液化气作燃料，丙烷当量）

CO:0～10×10 -2(%)vol

CO2:0～20×10 -2(%)vol

O2: 0～25×10 -2(%)vol NOx:0～5000×10 -6（ppm）vol

λ:0.50～3.00

COcor:0～10×10 -2(%)vol

R.M.P：0-9999r.m.p

OIL TEMP:0-150℃

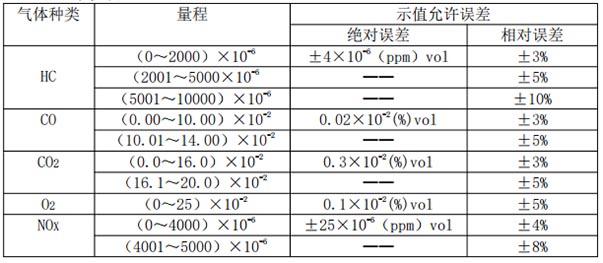

13、示值误差

5.6 不透光烟度计

①分体式结构，测量与控制单元分开，方便操作；

②大屏幕液晶显示，全中文交互式菜单提示操作；具备不透光度和光吸收系数两种读数，操作简单，直观方便；

③具有自由加速试验和瞬态测量功能，并自动处理测试数据及显示测量结果；

④能进行自动调零。

⑤测量单元采用分流式(取样式)技术，测量柴油车的排烟。采用“空气幕”技术以保护光学系统免受污染；

⑥检测室恒温控制，可预防冷凝，以及避免温度变化影响测量精度。

5.7 传感器

热电偶（K 分度）、热电阻（RTD）、压力变送器（4-20mA）、气象传感器（大气温湿度、大气压力）、电压电流互感器、其他特殊用途传感器均应采用国际或国内知名品牌，安装方式应满足柴油机检测使用，通讯线缆和传感器采用快速接头连接。

①热电阻传感器（Pt100）

测量范围： 0～200℃

测量精度：±0.5℃

②热电偶传感器（K 分度）

测量范围： 0～1000℃

测量精度：±5℃

③压力变送器

抗浪涌、抗射频干扰，可适用于变频器等强干扰工业环境；

测压形式：表压、绝压

过载：2 倍

工作温度：-20～60℃

6、供货明细表

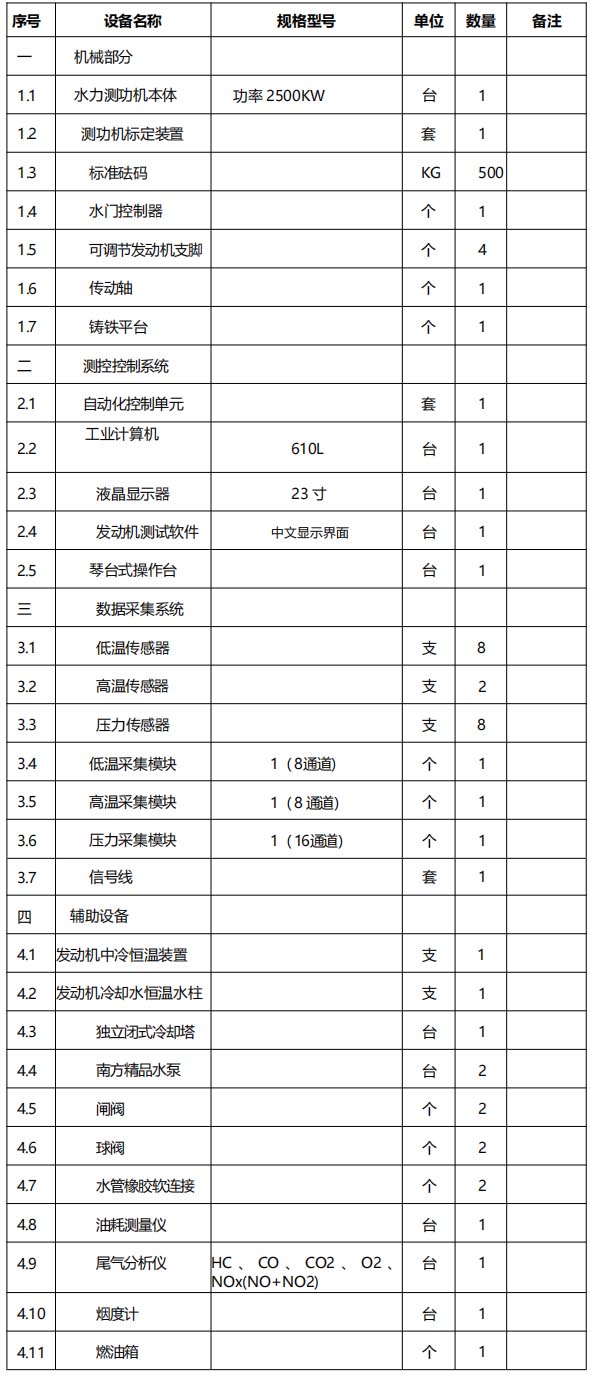

6.1 设备明细

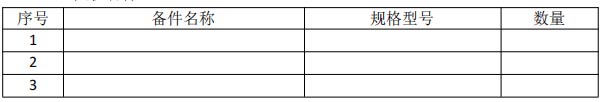

6.2 随机备件

7、质量担保及技术服务

7.1 质量担保

7.1.1 整机质量担保

7.1.1.1 自设备验收合格交付使用之日起，质量保证期为 1 年。

7.1.1.2 在设备质保期内，由于质量原因造成的零部件损坏，投标人收到通知后应在 24 小时内做出回应，无偿为招标人修复或更换故障的部件或设备。

7.2 技术服务

7.2.1 培训

7.2.1.1 投标人要为招标人的操作和维修人员提供设备的构造原理、操作使用、日常维护、常见故障排除等相关内容的免费技术培训。

7.2.1.2 投标人编制系统的培训计划，包含现场培训和技术理论培训，提供培训资料，培训不少于 2 期，每期培训时间不少于 24 学时。

7.2.1.3 培训的时间、人数、地点等具体内容由双方商定。如培训地点不设在招标人现场，投标人须为招标人培训人员提供设备、场地、资料等培训条件。

7.2.2 售后支持

投标人应提供设备全寿命周期内的技术支持，根据招标人需求定期派人到招标人现场对设备作全面检查，向招标人提出维修建议。

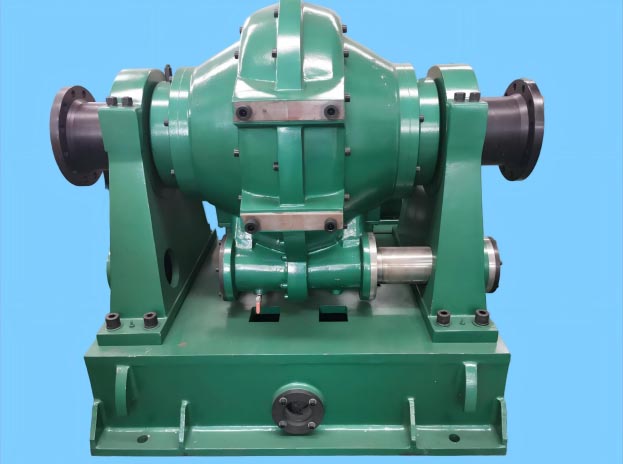

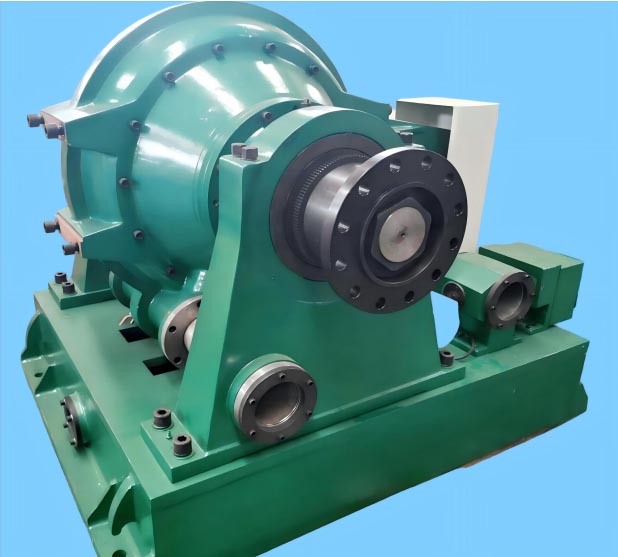

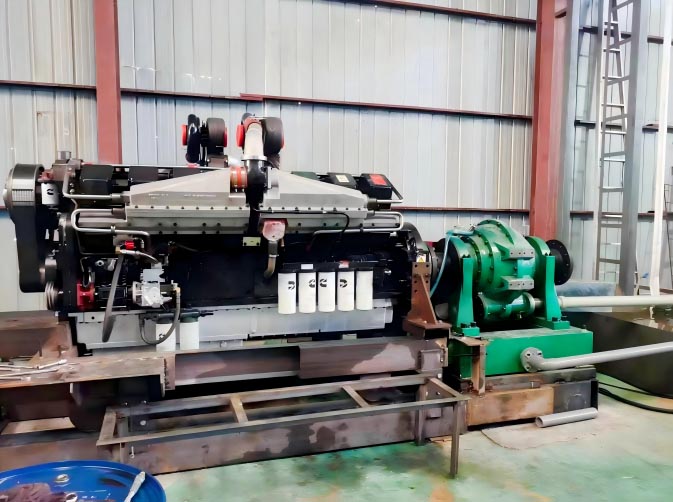

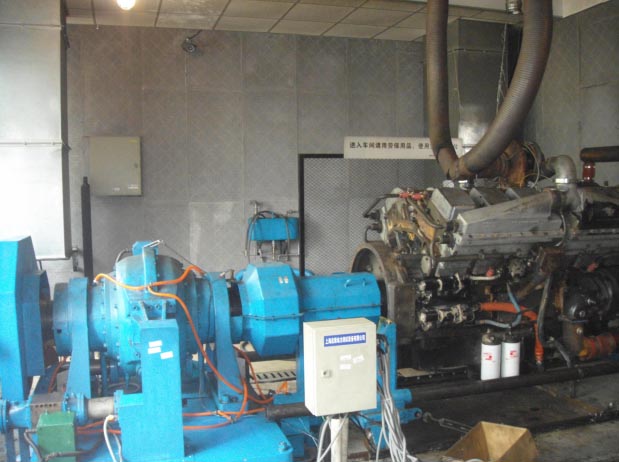

8、测功机参考样式
